Ruimtebesparende afvoer met Geberit PE SuperTube New Alamein City, El Alamein (EG)

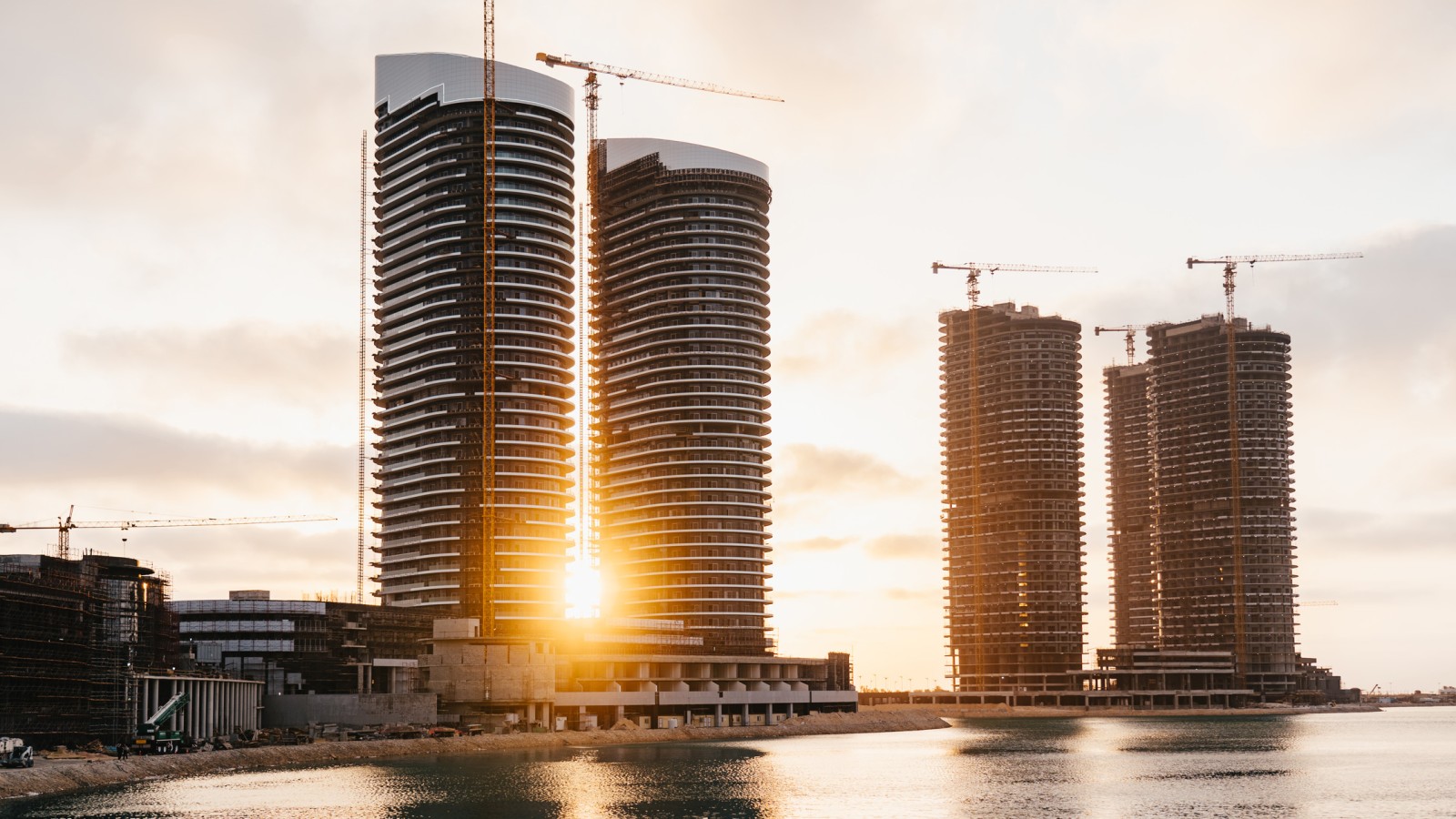

New Alamein City behoort tot de meest ambitieuze stedelijke ontwikkelingsprojecten van Egypte en ligt aan de kust van de Middellandse Zee.
De stad strekt zich uit over 200 vierkante kilometer en huisvest meer dan drie miljoen inwoners. Het project omvat hoge woontorens, luxe hotels, culturele voorzieningen en openbare infrastructuur, en zal de regio transformeren tot een modern stedelijk centrum.
Met geavanceerde nutsvoorzieningen, duurzaam ontwerp en een sterke focus op toerisme combineert New Alamein City wonen aan de kust met baanbrekend design.De Geberit Silent-Pro SuperTube technologie die in de Alamein Towers is toegepast, voldeed aan de veeleisende eisen en tot volle tevredenheid van de opdrachtgever.
De Geberit SuperTube technologie die in de Alamein Towers is toegepast, voldeed aan de veeleisende eisen en tot volle tevredenheid van de opdrachtgever.
Project overzicht
Hoge eisen aan afvoer
De 18 torens vereisten een afvoersysteem met hoge capaciteit in smalle schachten.
SuperTube technologie als oplossing
Geberit SuperTube bespaart ruimte in de schachten, waardoor er meer ruimte ontstaat voor woningen en verdiepingsoppervlak.
45% ruimtebesparing voor afvoerleidingen
Dankzij de Geberit SuperTube-technologie was slechts een derde van de oorspronkelijk geplande afvoerleidingen nodig.
50% minder installatietijd
Door het verminderde aantal leidingen werd de installatietijd aanzienlijk verkort.
Testimonial van een klant
“Het systeem neemt minder ruimte in, gebruikt minder materiaal en is eenvoudig te installeren, waardoor het hele proces versneld wordt. Kortom, de SuperTube technologie maakt het werk op de bouwplaats een stuk aangenamer voor iedereen. Het is de investering absoluut waard, omdat het tijd, ruimte en materiaal bespaart.“
Hany Fouad, ORASCOM projectleider
Heb je een gelijkaardig project? Wij vinden de juiste oplossing voor jou
Het project Afvoersysteem voor kleine schachten

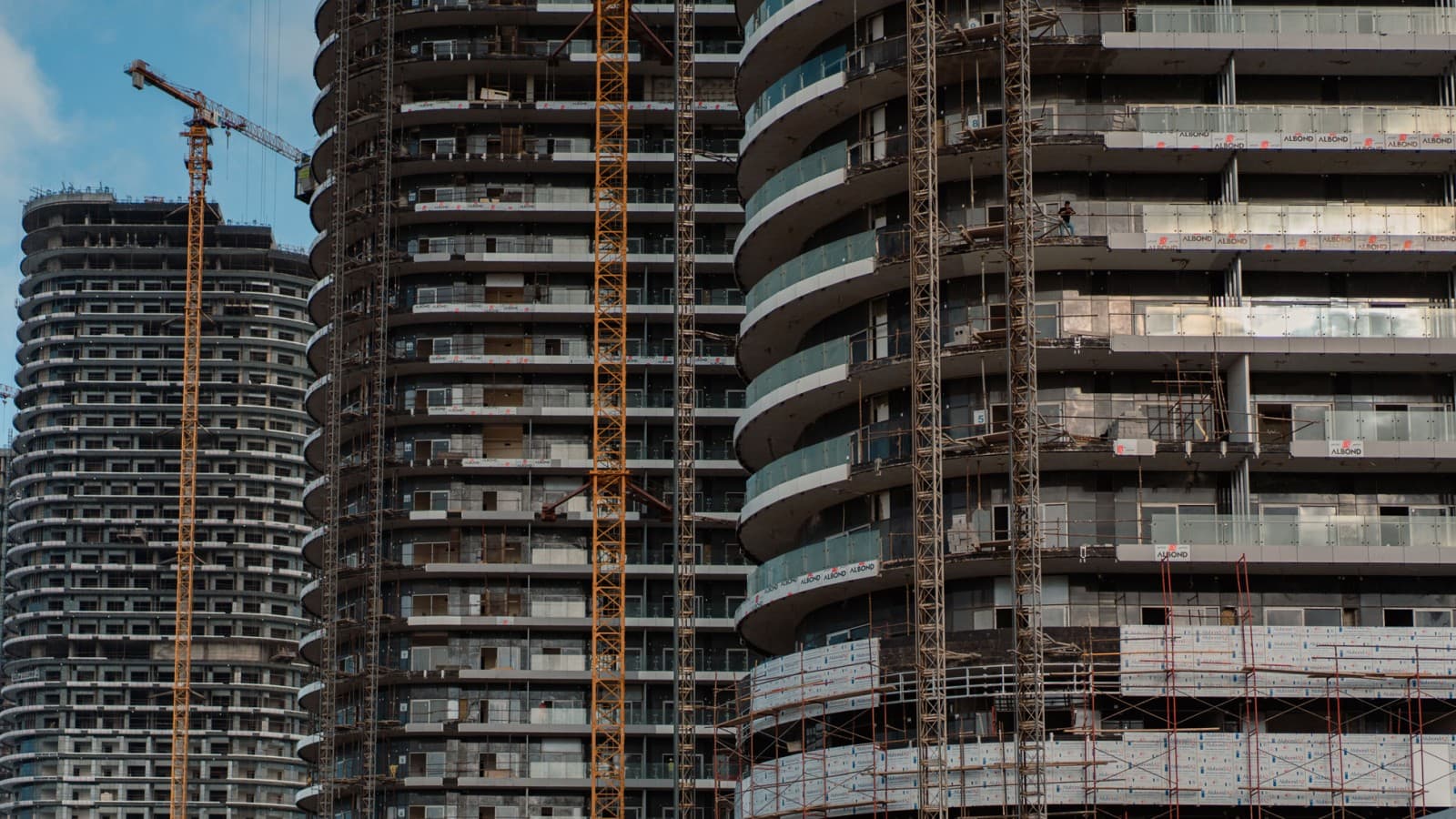

Met 18 torens is New Alamein City een gigantisch project met uiteenlopende eisen op het gebied van kosten en tijd:
- Snelle projectrealisatie
- Ontwerp zeer smalle leidingschachten
- Hoge kwaliteit tegen een gunstige prijs
- Betrouwbare partner die alle fases van het project ondersteunt
Het zou bijna onmogelijk zijn geweest om aan deze hoge eisen te voldoen met een conventioneel afvoersysteem.
De Geberit oplossing Geberit SuperTube technologie
De innovatieve SuperTube technologie van Geberit kon aan deze hoge eisen voldoen. Dankzij SuperTube was het mogelijk om over te stappen van een conventioneel drievoudig systeem naar een eenvoudiger systeem. Dit bespaarde materiaal, kosten en ruimte in de leidingschachten.
- Reductie van 162 naar 54 standleidingen
- Ongeveer 50% tijdsbesparing bij de installatie van afvoerleidingen
- Totale ruimtebesparing van 210 m² (besparing: bijna 1 miljoen USD bij 4.760 USD/m²)
- Tot 34% lagere materiaalkosten vergeleken met een conventioneel afvoersysteem
Deze voordelen maken de installatie van het afvoersysteem eenvoudiger en vergemakkelijken tevens toekomstig onderhoud.
De klant waardeerde de ondersteuning van Geberit gedurende het hele project, van planning en ontwerp tot oplevering. Geberit contactpersonen waren tijdens de installatie op locatie beschikbaar.

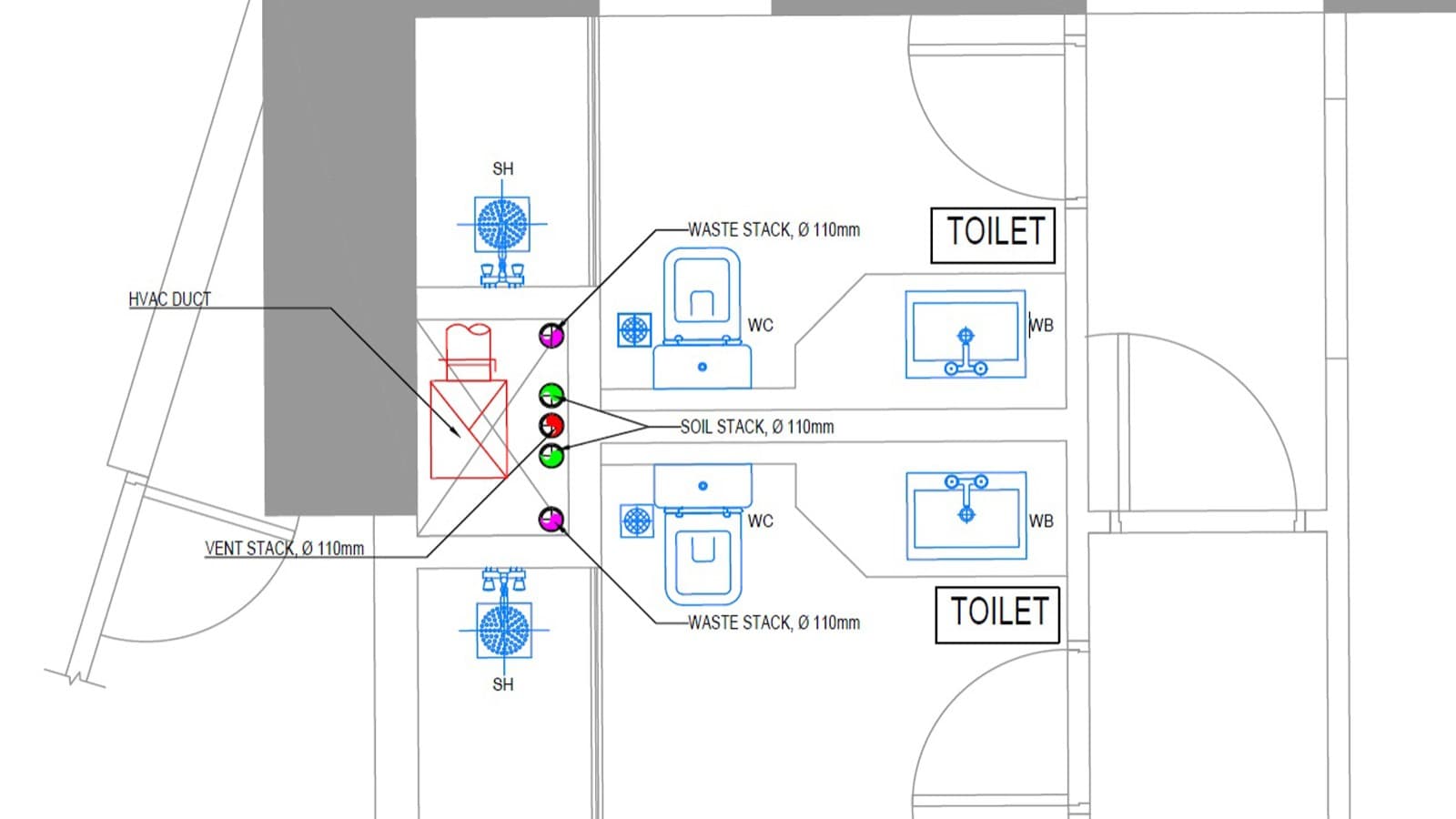

Oorspronkelijk plan met PVC-leidingen: De oorspronkelijke plannen voorzagen zeer smalle leidingschachten, waardoor het praktisch onmogelijk was om een conventioneel afvoersysteem in acht van de torens te installeren.

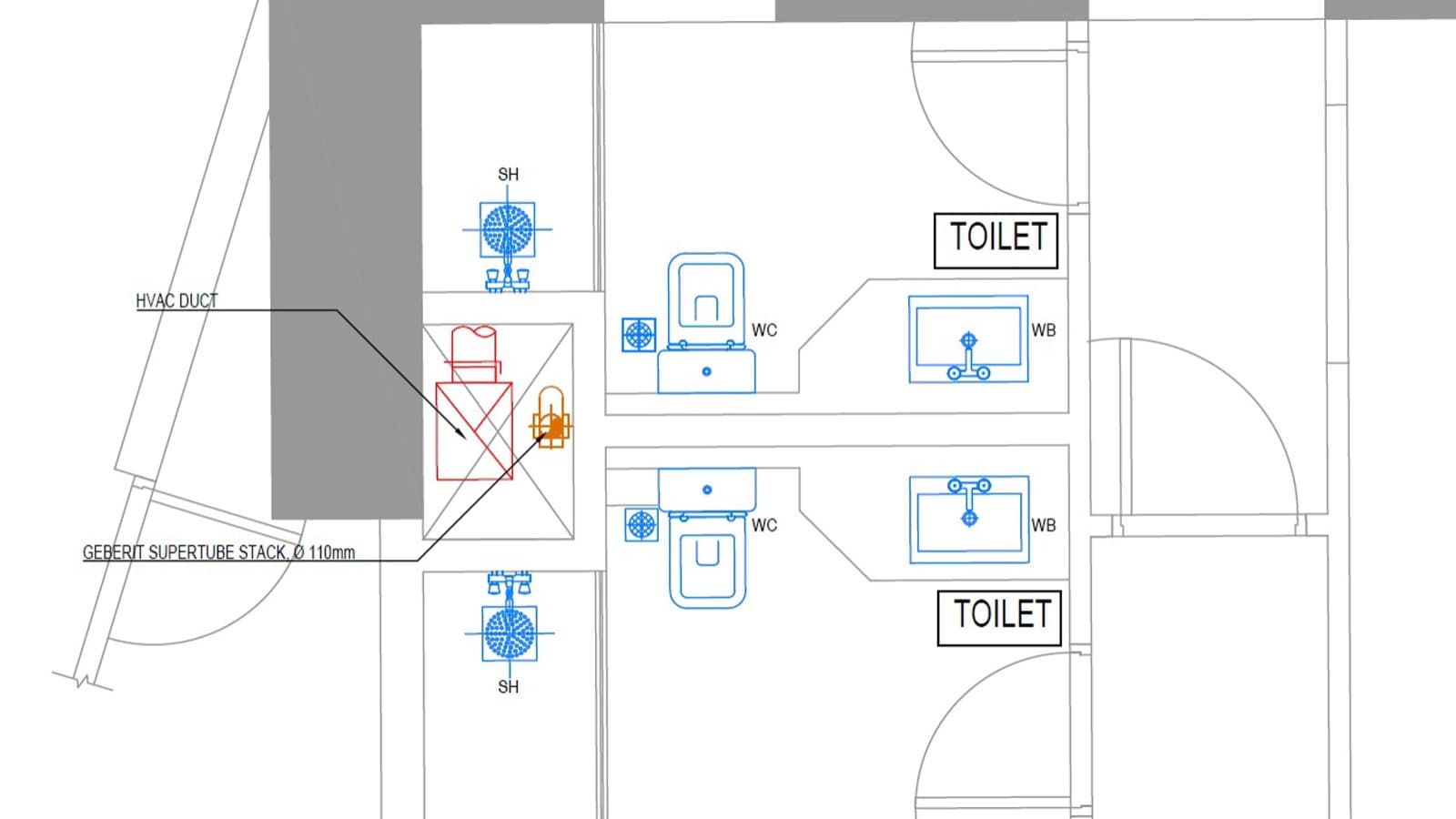

Gebruik van Geberit PE SuperTube in New Alamein City: Met Geberit SuperTube waren slechts een derde van de oorspronkelijk geplande afvoerleidingen nodig. Dit zorgde voor extra bruikbare vierkante meters op elke verdieping.

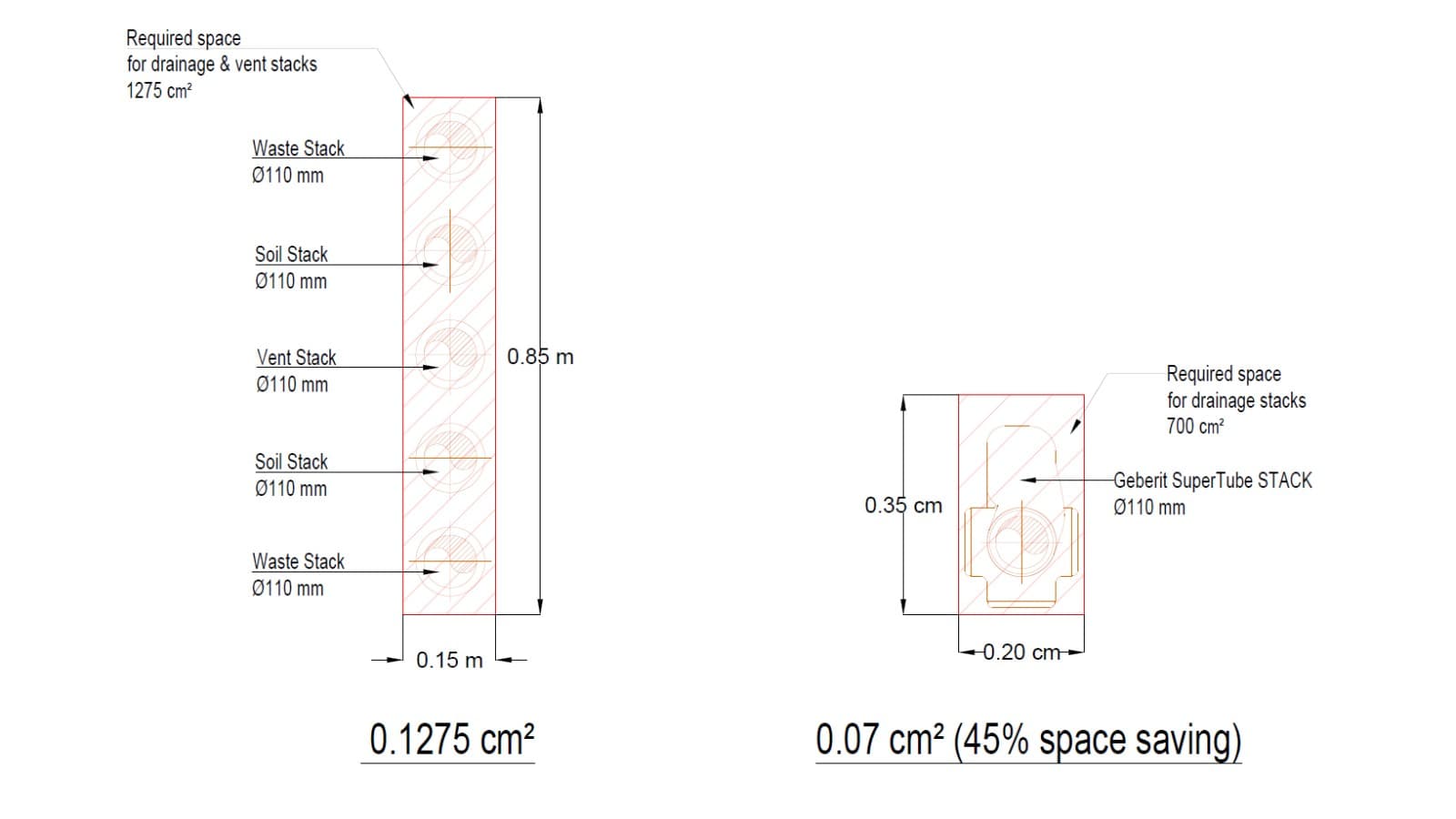

Vergelijking: conventionele afvoersysteem versus Geberit SuperTube. Vergelijking van de leidingsruimte: het oorspronkelijke plan voorzag drie d110-leidingen voor afvalwater, ventilatie en aansluiting op het riool, wat 0,1275 m² ruimte zou innemen (links), terwijl voor de afvoer met Geberit SuperTube slechts één d110-leiding van 0,07 m² nodig was (rechts). Dit resulteerde in een ruimtebesparing van ongeveer 45%.
Feiten & cijfers Over het project
Geberit know-how
Gebruikte Geberit producten
- Geberit PE met SuperTube
Geberit PE SuperTube
Geberit PE SuperTube bespaart veel ruimte in hoogbouw. Vergeleken met een conventioneel systeem biedt het een hoge afvoercapaciteit van 12 l/s, maar met een kleinere buisdiameter van d110.
Overzicht
Overzicht
- Ontwikkelaar: New Urban Communities Authority
- Architecten: Pavillion, Concord, Yasser Beltagy, ECG Consultants
- Interieur designers: Pavillion, Concord, Yasser Beltagy, ECG Consultants
- MEP consultants: Shaker, Mito Consultants
- Aannemers: Orascom, Hassan Allam, CCC; Redcon; Dorra, Emco, Arb. contractors & Siac
- Aantal torens: 18
- Hoogte: 224 m
- Verdiepingen: 32-44Badkamers: 15.000
- Oplevering: 2023
