28 verdiepingen zonder secundaire ontluchtingspijp Woontoren DS 90 in Wenen (AT)

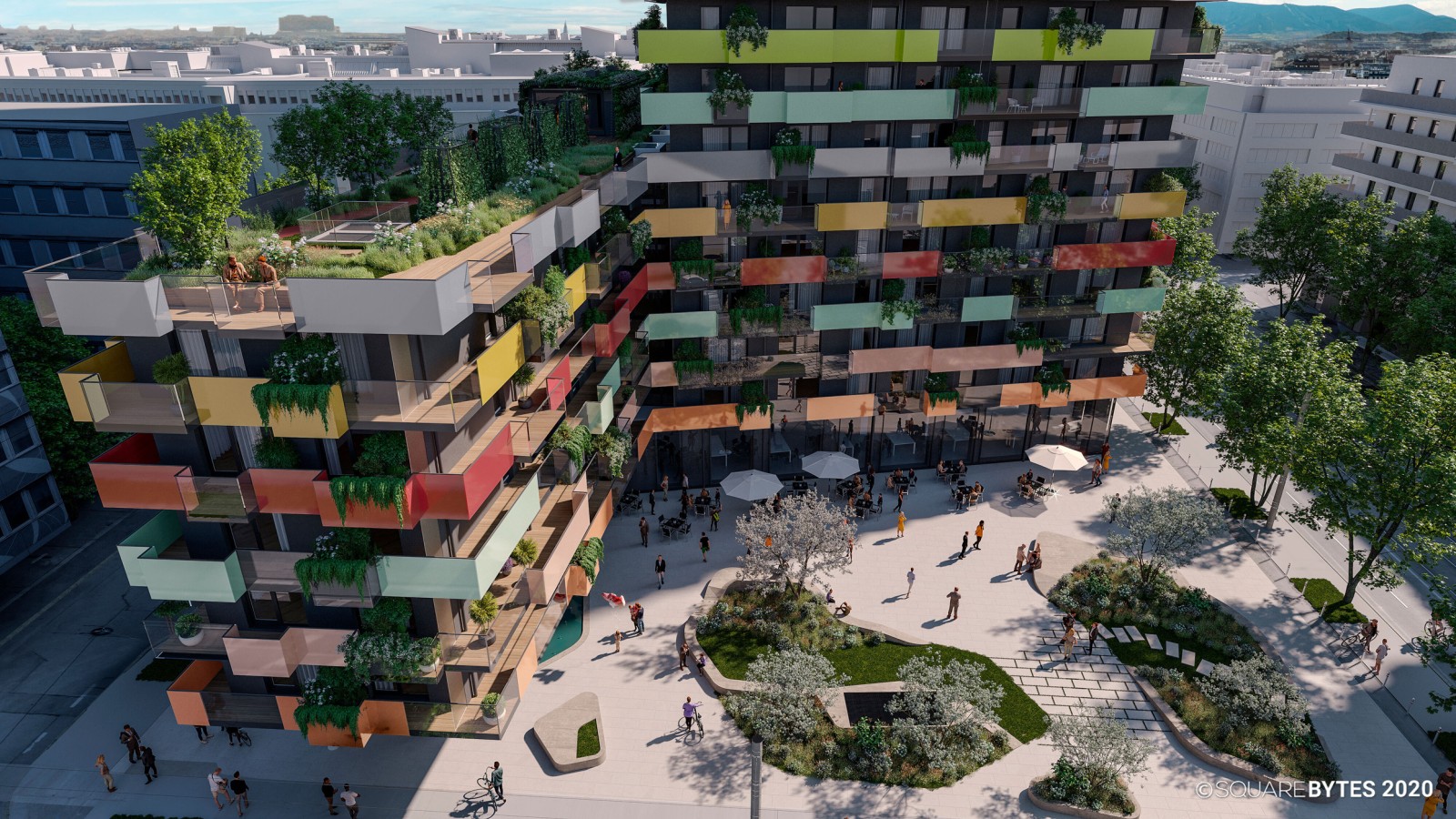

De markante woontoren DS 90 met 262 appartementen en 120 sociale appartementen maakt deel uit van de nieuwe stadswijk Nordwestbahnhof in Wenen.
De stad strekt zich uit over 200 vierkante kilometer en huisvest meer dan drie miljoen inwoners. Het project omvat hoge woontorens, luxe hotels, culturele voorzieningen en openbare infrastructuur, en zal de regio transformeren tot een modern stedelijk centrum.
Met geavanceerde nutsvoorzieningen, duurzaam ontwerp en een sterke focus op toerisme combineert New Alamein City wonen aan de kust met baanbrekend design.
De Geberit Silent-Pro SuperTube technologie die in de Alamein Towers is toegepast, voldeed aan de veeleisende eisen en tot volle tevredenheid van de opdrachtgever.
Project overzicht
Hoge eisen aan afvoer
De 18 torens vereisten een afvoersysteem met hoge capaciteit in smalle schachten.
SuperTube technologie als oplossing
Geberit SuperTube bespaart ruimte in de schachten, waardoor er meer ruimte ontstaat voor woningen en verdiepingsoppervlak.
45% ruimtebesparing voor afvoerleidingen
Dankzij de Geberit SuperTube-technologie was slechts een derde van de oorspronkelijk geplande afvoerleidingen nodig.
50% minder installatietijd
Door het verminderde aantal leidingen werd de installatietijd aanzienlijk verkort.
Testimonial van een klant
“Bij een conventioneel afvoersysteem zou in de entree tot 1,5 meter plafondhoogte verloren zijn gegaan door het benodigde afschot van de afvoerleiding. Dankzij Geberit Silent-Pro SuperTube kan deze leiding nu horizontaal tot zes meter lopen en is pas daarna een afschot nodig.”
Andreas Keck, S+B Group projectleider
Heb je een gelijkaardig project? Wij vinden de juiste oplossing voor jou
De uitdaging Afvoer van een woontoren

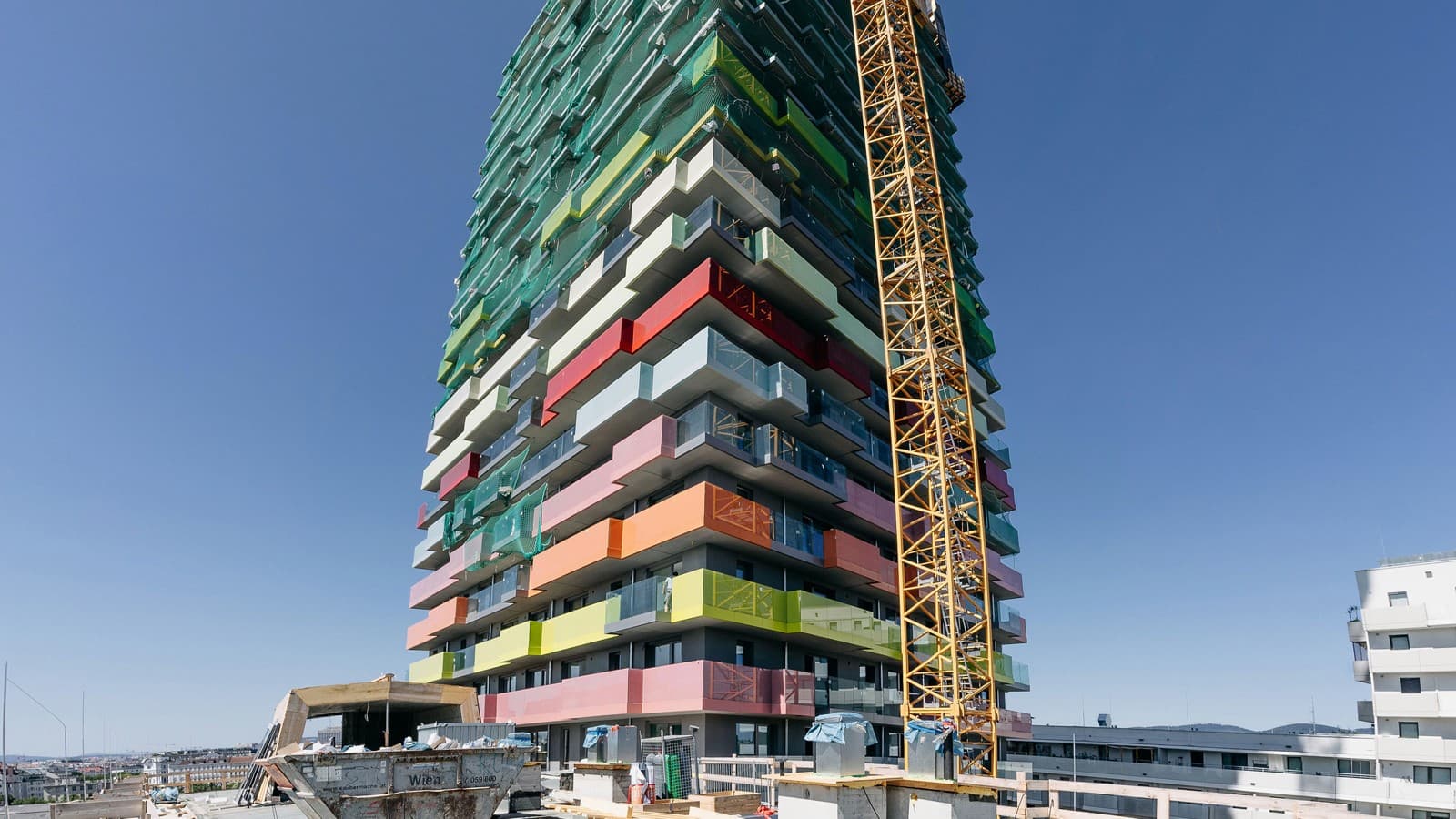

Het kleurrijke gebouw DS 90 in het hart van Wenen telt 382 appartementen.
Door het aantal verdiepingen en de hoogte stelde de afvoer van het gebouw zeer hoge eisen aan de afwateringstechniek:
- Hoge afvoercapaciteitnodig door de vele badkamers en toiletten
- Extra omloopleidingen vereist vanwege verboden aansluitzones bij richtingveranderingen
- Afschot noodzakelijk voor de verzamelleidingen
Met een conventioneel afvoersysteem zou de realisatie van deze eisen vrijwel onmogelijk zijn geweest.
De Geberit oplossing Geberit Silent-Pro SuperTube

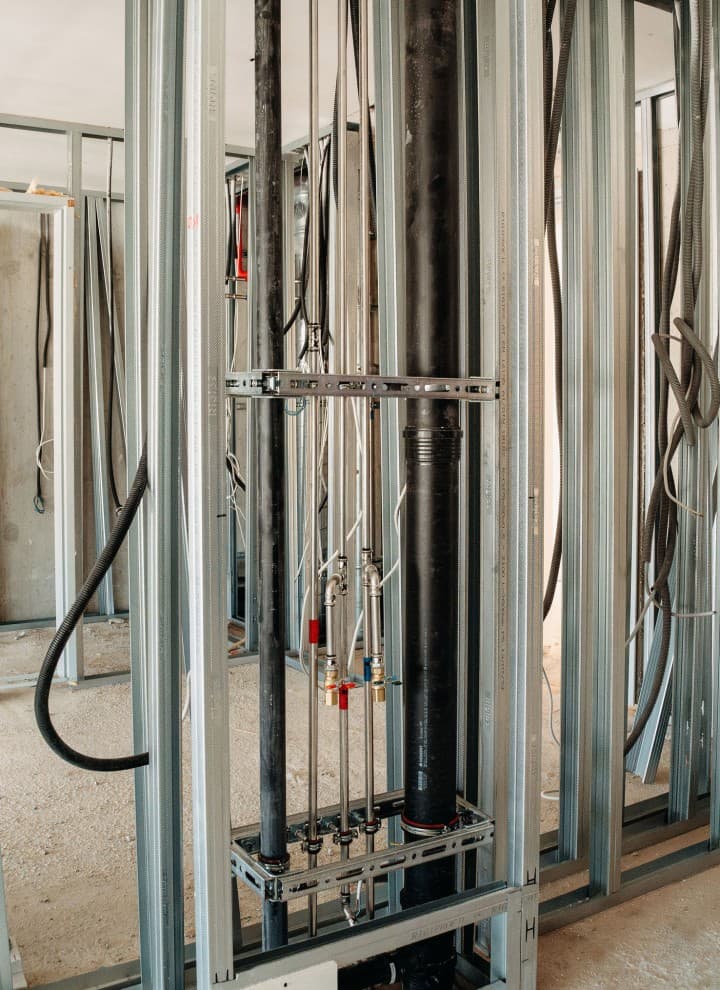

Samen met aannemer ESW Gebäudetechnik koos de S+B Group voor het nieuwe Geberit Silent-Pro SuperTube afvoersysteem. Dit systeem biedt onverslaanbare voordelen, vooral in hoogbouwprojecten:

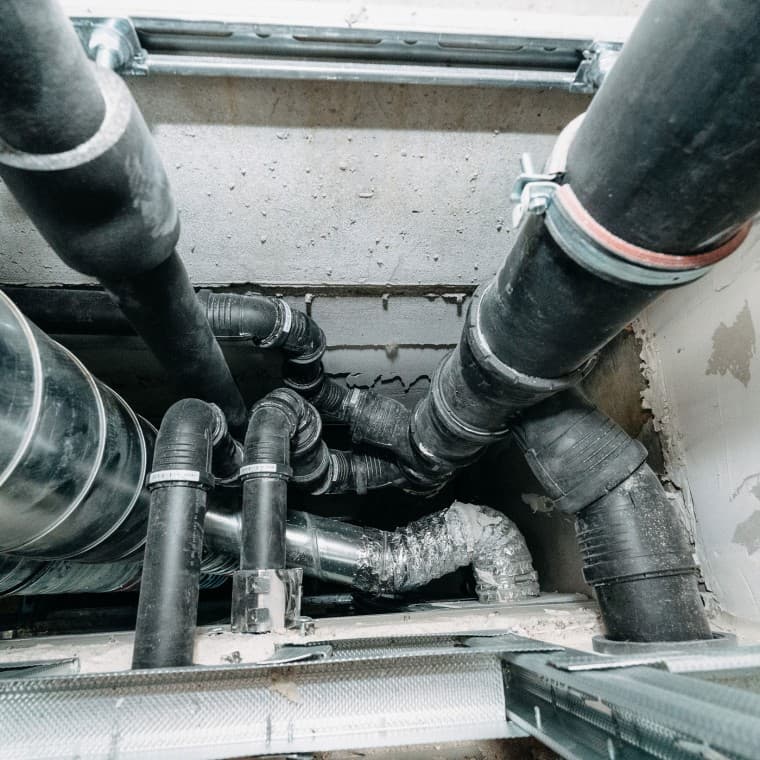

- Slechts één standleiding per schacht, zonder parallelle beluchtingsleiding
- Geen omloopleiding nodig in het gebied van de aansluitvrije zones
- Horizontale leidingen tot 6 meter zonder afschot, waardoor 1,5 meter extra plafondhoogte beschikbaar in het gebied van de verzamelleidingen.
- Het ontwerp van het afvoersysteem is eenvoudiger geworden.
- Gemakkelijk te installeren
Daarnaast is Geberit Silent-Pro SuperTube sterk geluidsreducerend en voldoet het aan de geldende normen voor geluidsbescherming.
Voor de aansluitingen van badkamers en toiletten op elke verdieping werd het Geberit Silent-Pro Carve T-stuk toegepast.

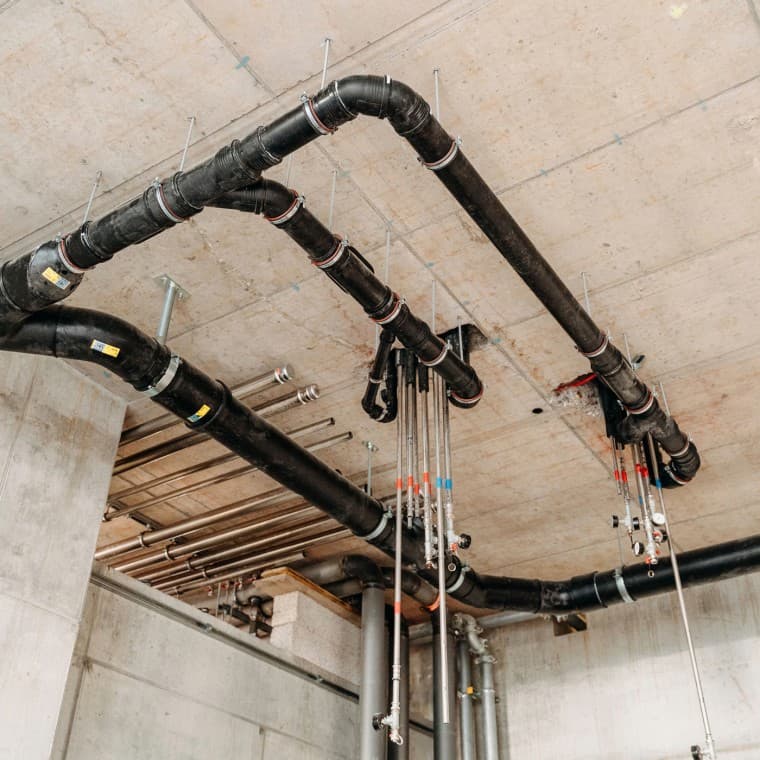

Dankzij horizontale leidingen van max. 6 meter zonder afschot kon 1,5 meter plafondhoogte worden gewonnen.

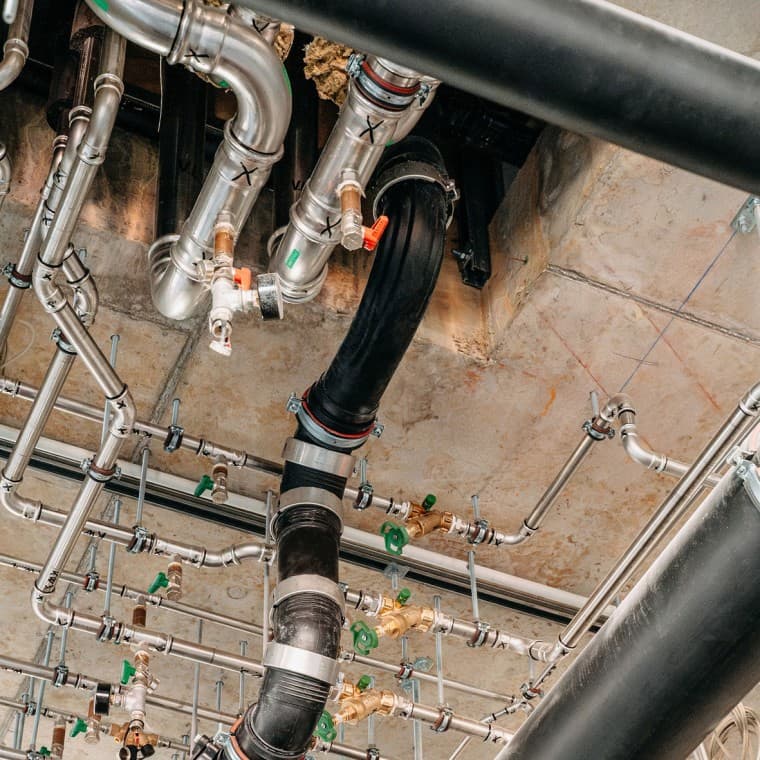

In plaats van twee 45° bochten met tussenstuk werd de compacte Geberit Silent-Pro BottomTurn gebruikt.
Feiten & cijfers Over het project
Geberit know-how
Gebruikte Geberit producten
- Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube is het ruimtebesparende afvoersysteem voor meergezinshuizen en terraswoningen met hoge eisen op het gebied van geluidsisolatie. De SuperTube-fittingen zijn verkrijgbaar in de diameters d110 met 6 l/s en d90 met 4,5 l/s afvoercapaciteit.
Overzicht
Overzicht
Klant: Greystar
Architect: Büro Riedl Architekten
Aannemer: S+B Group
Ontwerp: ESW Gebäudetechnik
Aantal verdiepingen: 29
Woonappartementen: 382
Oplevering: 2024
